IXLD系列雙路低壓伺服驅動器
IXLD系列雙路低壓伺服驅動器

一拖二驅動器，兩路電機控制

支持無刷(BLDC),有刷電機，伺服電機(PMSM)電機

供電電壓20-80VDC

單路連續電流：16A，峰值電流32A

支持Modbus/CANOPEN,脈沖/模擬量控制

支持增量/NRZ(多摩川)絕對值/BissC/SSI絕對值協議編碼器

支持低溫-50°工作環境



產品參數

IxLD系列雙路低壓伺服驅動器電氣特性（2路特性相同）

                    型號
項目

IxLD 16.32

額定輸入電壓

20-90VDC

最大連續輸出電流(A)

16

最大輸出電流(A)

32

PWM頻率

10KHz

支持電機

永磁同步電機(PMSM）、直流無刷電機(Bldc)、直流有刷電機、空心杯電機

輸入輸出

模擬量輸入

2路模擬量輸入，-10V—+10V

數字量輸入

8路數字量輸入，12—30VDC

數字量輸出

4路數字量輸出，集電極開路輸出

總線功能

Modbus

RS485接口、標準Modbus協議

CanOpen

標準CanOpen協議，CiA301/402

EtherCAT



編碼器接口

增量式編碼器、SSI/BISSB/BISSC絕對值編碼器、NRZ多摩川絕對值編碼器、霍爾信號位置反饋

控制特性

控制方式

速度控制(PV)、力矩控制(PT)、位置控制(PP)、IP、CSP、CSV、CST

環境

使用場所

室內、不受陽光直射、無塵埃、無腐蝕性氣體、無可燃性氣體、無油霧、無水蒸氣等的場所

使用環境溫度

-50℃—50℃，高于40℃時降額使用

海拔高度

使用場所海拔高度低于1000m，高于1000m降額使用

濕度

低于95%RH，無水珠凝結

振動

小于0.5G（4.9m/s2），低于10Hz

存貯溫度

-50℃—70℃

冷卻方式

自然冷卻

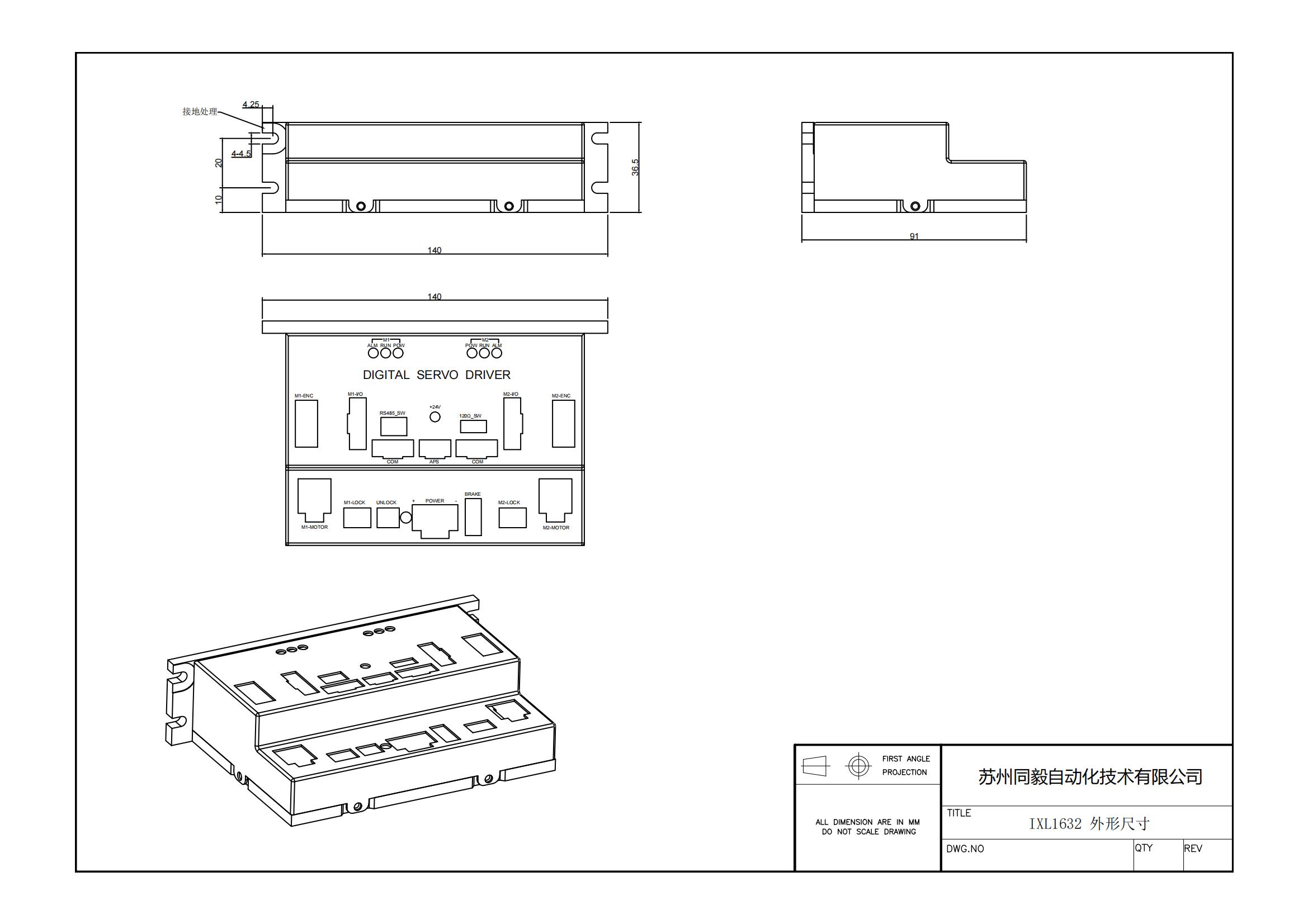

外形尺寸

LD1632

重量

0.2
