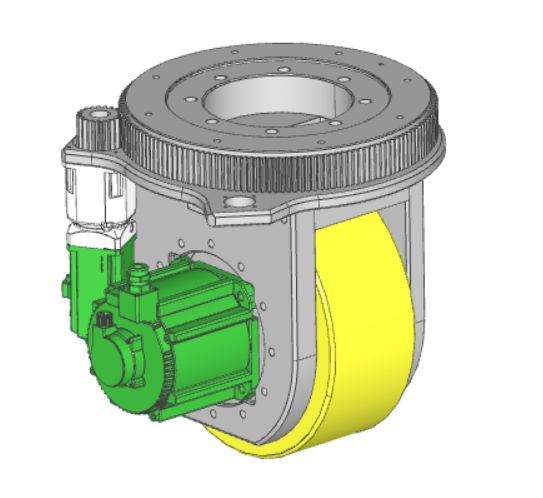

TYD410舵輪-4.5T
5.3kW/4500kg

輪徑：410mm

速比：70/100

行走電機功率：4.3KW/5.6KW

最大承載：4.5噸

轉向電機編碼器：增量/多圈絕對值

產品參數

舵輪系列

TYD410-SM43015BA-70

TYD410-SM57020BA-70

TYD410-SM43015BA-
70-15020-SM100BA-100

TYD410-SM43015BA-
70-15020-SM100BB-100

TYD410-SM43015BA-
70-15020-SM100BC-100

TYD410-SM57015BA-
70-15020-SM100BA-100

TYD410-SM57015BA-
70-15020-SM100BB-100

TYD410-SM57015BA-
70-15020-SM100BC-100

行走部分

電機

額定功率（KW）

4.3

4.3

4.3

5.7

5.7

5.7

額定電壓（V）

48

48

48

48

48

48

額定電流（A）

105

105

105

135

135

135

額定轉速

1500

1500

1500

2000

2000

2000

額定扭矩（N·m）

27

27

27

27

27

27

峰值扭矩（N·m）

54

54

54

54

54

54

編碼器型號

增量2500線

增量2500線

增量2500線

增量2500線

增量2500線

增量2500線

推薦驅動器型號

IxLII 150.300.48.C

IxLII 150.300.48.C

IxLII 150.300.48.C

IxLII 150.300.48.C

IxLII 150.300.48.C

IxLII 150.300.48.C

驅動輪

行走減速機速比

70

70

70

70

70

70

驅動輪直徑

410

410

410

410

410

410

驅動輪速度（m/min）

27.59

27.59

27.59

36.78

36.78

36.78

驅動輪額定扭矩（N·m）

1607

1607

1607

1607

1607

1607

驅動輪最大扭矩（N·m）

3213

3213

3213

3213

3213

3213

最大驅動輪載荷（KG）

4500

4500

4500

4500

4500

4500

制動扭矩（N·M）

46

46

46

46

46

46

轉向部分

電機

額定功率（KW）

1

1

1

1

1

1

額定電壓（V）

48

48

48

48

48

48

額定電流（A）

27

27

27

27

27

27

額定轉速

3000

3000

3000

3000

3000

3000

額定扭矩（N·m）

3.2

3.2

3.2

3.2

3.2

3.2

峰值扭矩（N·m）

6.4

6.4

6.4

6.4

6.4

6.4

編碼器型號

增量2500線

帶電池
多摩川協議絕對值

不帶電池
Postial絕對值

增量2500線

帶電池
多摩川協議絕對值

不帶電池
Postial絕對值

推薦驅動器型號

IxLII 30.60.48.C

IxLII 30.60.48.C

IxLII 30.60.48.C

IxLII 30.60.48.C

IxLII 30.60.48.C

IxLII 30.60.48.C

回轉軸承
&減速機

大齒輪齒數

150

150

150

150

150

150

小齒輪齒數

20

20

20

20

20

20

減速機速比

100

100

100

100

100

100

最終轉向速比

750.0

750.0

750.0

750.0

750.0

750.0

最大轉向速度（。/sec）

24.0

24.0

24.0

24.0

24.0

24.0

最大轉向角度（。)

±120

±120

±120

±120

±120

±120

最大回轉半徑

331

331

331

331

331

331

 

 

舵輪重量（KG）

200±3

200±3

200±3

200±3

200±3

200±3
