IxLT系列微型伺服驅動器
電流范圍0~30A，電壓范圍DC24V~60V，支持CanOpen\Ethercat，絕對值編碼器、可工作在低溫-50°

供電電壓范圍：20-60VDC

連續工作電流15A，峰值電流30A

支持無刷電機(BLDC)，有刷電機，伺服電機（PMSM）

支持Modbus/CANOPEN/EherCAT/脈沖/模擬量控制

支持增量/NRZ(多摩川協議)/BissC/SSi協議絕對值編碼器

支持-50°環境工作







產品參數

IxLT系列微型低壓伺服驅動器電氣特性

                    型號
項目

IxLT 15.30.48

額定輸入電壓

20-60VDC

最大連續輸出電流(A)

15

最大輸出電流(A)

30

PWM頻率

10KHz

支持電機

永磁同步電機(PMSM）、直流無刷電機(Bldc)、直流有刷電機、空心杯電機

輸入輸出

模擬量輸入

2路模擬量輸入，-10V—+10V

數字量輸入

8路數字量輸入，12—30VDC

數字量輸出

4路數字量輸出，集電極開路輸出

總線功能

Modbus

RS485接口、標準Modbus協議

CanOpen

標準CanOpen協議，CiA301/402

EtherCAT

標準CoE協議

編碼器接口

增量式編碼器、SSI/BISSB/BISSC絕對值編碼器、NRZ多摩川絕對值編碼器、霍爾信號位置反饋

控制特性

控制方式

速度控制(PV)、力矩控制(PT)、位置控制(PP)、IP、CSP、CSV、CST

環境

使用場所

室內、不受陽光直射、無塵埃、無腐蝕性氣體、無可燃性氣體、無油霧、無水蒸氣等的場所

使用環境溫度

-50℃—50℃，高于40℃時降額使用

海拔高度

使用場所海拔高度低于1000m，高于1000m降額使用

濕度

低于95%RH，無水珠凝結

振動

小于0.5G（4.9m/s2），低于10Hz

存貯溫度

-40℃—70℃

冷卻方式

自然冷卻

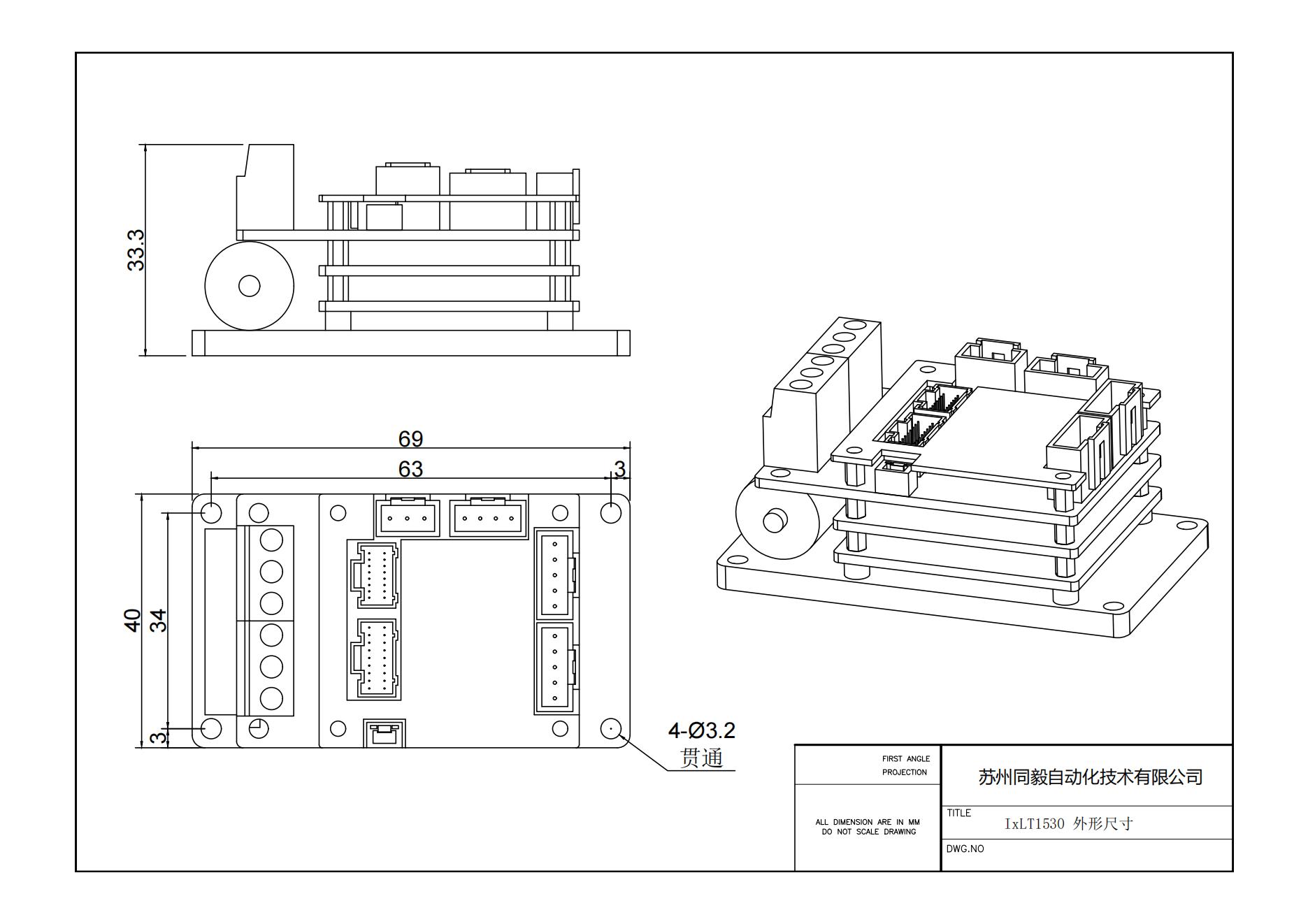

外形尺寸

LT1530

重量

0.1
