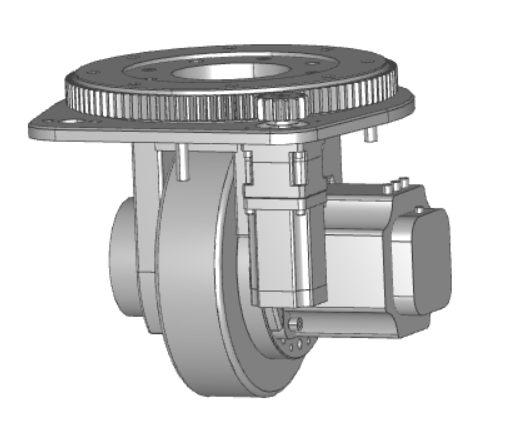

TYD220舵輪-2T
3KW/2000kg

輪徑：220mm

速比：40

行走電機功率：1~3KW

最大承載：2噸

轉向電機編碼器：增量/多圈絕對值

產品參數

舵輪系列

TYD220-SM30030BA-40

TYD220-SM30030BA-
40-9814-SM040BA-45

TYD220-SM30030BA-
40-9814-SM040BB-45

TYD220-SM30030BA-
40-9814-SM040BC-45

TYD220-SM30030BA-
40-9814-SM075BA-50

TYD220-SM30030BA-
40-9814-SM075BB-50

TYD220-SM30030BA-
40-9814-SM075BC-50

行走部分

電機

額定功率(KW)

3

3

3

3

3

3

額定電壓(V)

48

48

48

48

48

48

額定電流(A)

72

72

72

72

72

72

額定轉速

3000

3000

3000

3000

3000

3000

額定扭矩(N·m)

9.5

9.5

9.5

9.5

9.5

9.5

峰值扭矩(N·m)

19

19

19

19

19

19

編碼器型號

增量2500線

增量2500線

增量2500線

增量2500線

增量2500線

增量2500線

推薦驅動器型號

IxL II 80.160.48.C

IxL II 80.160.48.C

IxL II 80.160.48.C

IxL II 80.160.48.C

IxL II 80.160.48.C

IxL II 80.160.48.C

驅動輪

行走減速機速比

40

40

40

40

40

40

驅動輪直徑

220

220

220

220

220

220

驅動輪速度(m/min)

51.81

51.81

51.81

51.81

51.81

51.81

驅動輪額定扭矩(N·m)

323.00

323.00

323.00

323.00

323.00

323.00

驅動輪最大扭矩(N·m)

646.00

646.00

646.00

646.00

646.00

646.00

最大驅動輪載荷(KG)

2000

2000

2000

2000

2000

2000

制動扭矩(N·M)

16

16

16

16

16

16

轉向部分

電機

額定功率(KW)

0.4

0.4

0.4

0.75

0.75

0.75

額定電壓(V)

48

48

48

48

48

48

額定電流(A)

11

11

11

20

20

20

額定轉速

3000

3000

3000

3000

3000

3000

額定扭矩(N·m)

1.28

1.28

1.28

2.38

2.38

2.38

峰值扭矩(N·m)

2.56

2.56

2.56

4.76

4.76

4.76

編碼器型號

增量2500線

帶電池
多摩川協議絕對值

不帶電池
Postial絕對值

增量2500線

帶電池
多摩川協議絕對值

不帶電池
Postial絕對值

推薦驅動器型號

IxL II 20.40.48.C

IxL II 20.40.48.C

IxL II 20.40.48.C

IxL II 20.40.48.C

IxL II 20.40.48.C

IxL II 20.40.48.C

回轉軸承
&減速機

大齒輪齒數

98

98

98

98

98

98

小齒輪齒數

14

14

14

14

14

14

減速機速比

45

45

45

50

50

50

最終轉向速比

220.5

220.5

220.5

245

245

245

最大轉向速度(。/sec)

57.14

57.14

57.14

51.43

51.43

51.43

最大轉向角度(。)

±120

±120

±120

±120

±120

±120

最大回轉半徑

212

212

212

212

212

212

 

 

舵輪重量(KG)

50

50

50

50

50

50

舵輪系列

TYD220-SM20020AA-40

TYD220-SM20020AA-
40-9814-SM040AA-45

TYD220-SM20020AA-
40-9814-SM040AB-45

TYD220-SM20020AA-
40-9814-SM040AC-45

TYD220-SM20020AA-
40-9814-SM075AA-50

TYD220-SM20020AA-
40-9814-SM075AB-50

TYD220-SM20020AA-
40-9814-SM075AC-50

行走部分

電機

額定功率(KW)

2

2

2

2

2

2

額定電壓(V)

24

24

24

24

24

24

額定電流(A)

79

79

79

79

79

79

額定轉速

2000

2000

2000

2000

2000

2000

額定扭矩(N·m)

9.5

9.5

9.5

9.5

9.5

9.5

峰值扭矩(N·m)

19

19

19

19

19

19

編碼器型號

增量2500線

增量2500線

增量2500線

增量2500線

增量2500線

增量2500線

推薦驅動器型號

IxL II 80.160.48.C

IxL II 80.160.48.C

IxL II 80.160.48.C

IxL II 80.160.48.C

IxL II 80.160.48.C

IxL II 80.160.48.C

驅動輪

行走減速機速比

40

40

40

40

40

40

驅動輪直徑

220

220

220

220

220

220

驅動輪速度(m/min)

34.54

34.54

34.54

34.54

34.54

34.54

驅動輪額定扭矩(N·m)

323.00

323.00

323.00

323.00

323.00

323.00

驅動輪最大扭矩(N·m)

646.00

646.00

646.00

646.00

646.00

646.00

最大驅動輪載荷(KG)

2000

2000

2000

2000

2000

2000

制動扭矩(N·M)

16

16

16

16

16

16

轉向部分

電機

額定功率(KW)

0.4

0.4

0.4

0.75

0.75

0.75

額定電壓(V)

24

24

24

24

24

24

額定電流(A)

20

20

20

37

37

37

額定轉速

3000

3000

3000

3000

3000

3000

額定扭矩(N·m)

1.28

1.28

1.28

1.28

1.28

1.28

峰值扭矩(N·m)

2.56

2.56

2.56

2.56

2.56

2.56

編碼器型號

增量2500線

帶電池
多摩川協議絕對值

不帶電池
Postial絕對值

增量2500線

帶電池
多摩川協議絕對值

不帶電池
Postial絕對值

推薦驅動器型號

IxL II 20.40.48.C

IxL II 20.40.48.C

IxL II 20.40.48.C

IxL II 50.100.48.C

IxL II 50.100.49.C

IxL II 50.100.50.C

回轉軸承
&減速機

大齒輪齒數

98

98

98

98

98

98

小齒輪齒數

14

14

14

14

14

14

減速機速比

45

45

45

45

45

45

最終轉向速比

220.5

220.5

220.5

220.5

220.5

220.5

最大轉向速度(。/sec)

57.14

57.14

57.14

57.14

57.14

57.14

最大轉向角度(。)

±120

±120

±120

±120

±120

±120

最大回轉半徑

212

212

212

212

212

212

 

 

舵輪重量(KG)

50

50

50

50

50

50
